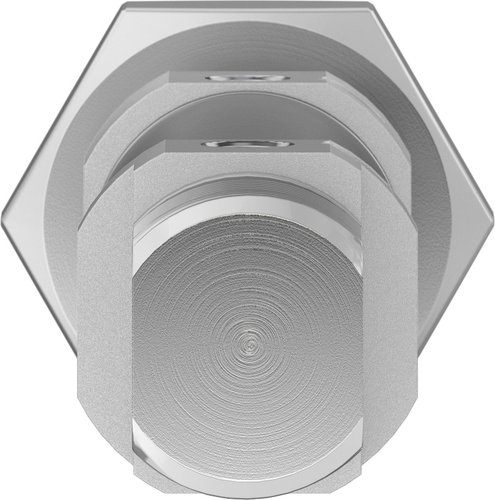

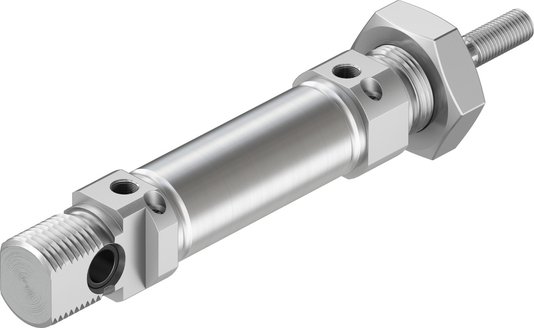

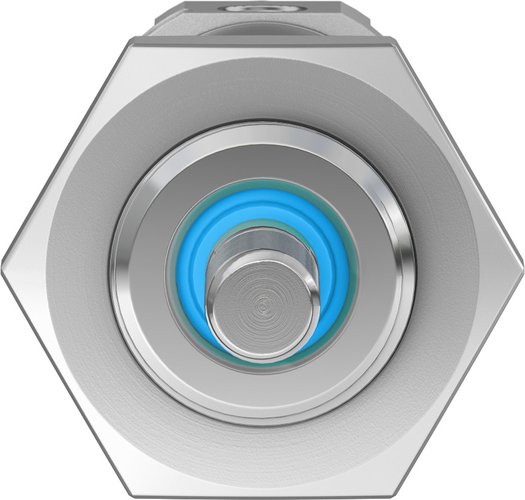

1908266 - Atuador Normalizado Festo DSNU-16-10-PPV-A

Informações Técnicas

• Curso: 10 mm
• Diâmetro do êmbolo: 16 mm
• Terminação da haste: M6
• Amortecimento: amortecimento pneumático, ajustável de ambos os lados
• Posição de instalação: Indiferente
• Norma correspondente: CETOP RP 52 P ISO 6432
• Rosca da haste: Rosca macho
• Estrutura: Êmbolo Haste Camisa do atuador
• Detecção de posição: para o sensor de proximidade

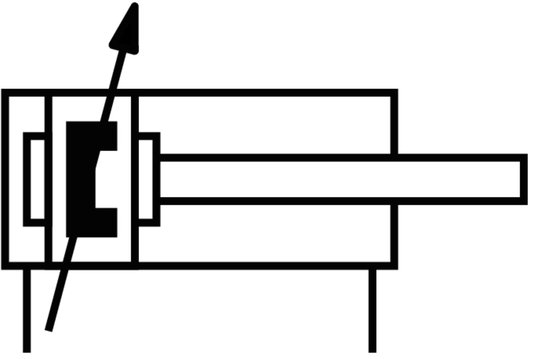

• Símbolo: 00991235
• Variantes: haste simples
• Pressão operacional: 0.1 MPa ... 1 MPa
• Pressão operacional: 1 bar ... 10 bar
• Funcionamento: de dupla ação
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 6, conforme ISO 14644-1
• Temperatura ambiente: -20 oC ... 80 oC
• Força de impacto nas posições finais: 0.15 J
• Curso de amortecimento: 12 mm
• Força teórica a 6 bar, retorno: 103.7 N
• Força teórica a 6 bar, avanço: 120.6 N
• Cargas móveis com curso de 0 mm: 23 g
• Suplemento de massa movida por curso de 10 mm: 2 g
• Peso básico com curso de 0 mm: 89.9 g
• Suplemento de peso por curso de 10 mm: 4.6 g
• Tipo de fixação: Com acessórios
• Conexão pneumática: M5
• Indicação sobre os materiais: Conformidade RoHS
• Material da tampa: Liga de alumínio incolor, anodizado
• Material vedações: NBR TPE-U(PU)
• Material da haste: Aço inoxidável de alta liga
• Material da camisa do atuador: aço inoxidável de alta liga
