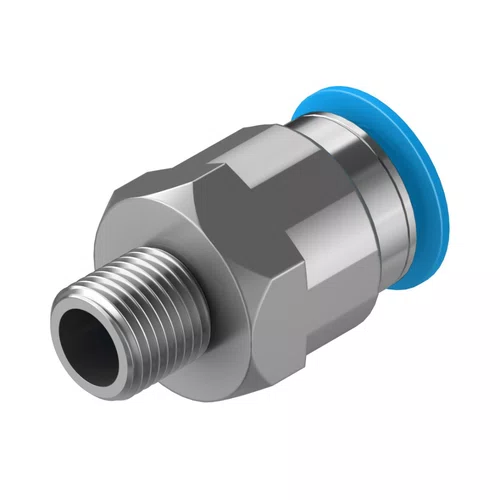

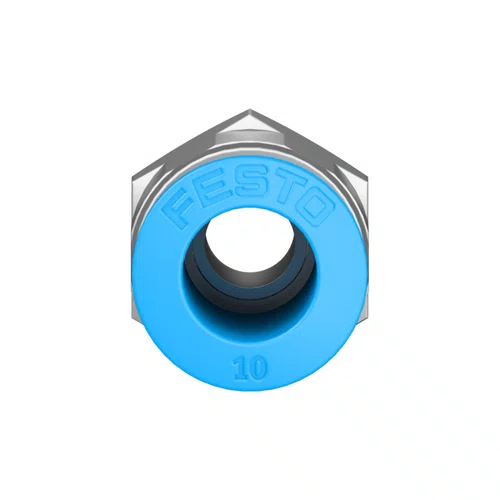

190643 - Conexão Rápida Festo QS-1/8-10

A conexão rápida possui tamanho padrão e diâmetro nominal de 6 mm, com vedação do tipo revestimento no munhão aparafusado e instalação indiferente, apresentando formato reto, tamanho de recipiente 10 e estrutura baseada no princípio Push‑Pull. Sua pressão operacional por toda a faixa de temperatura varia de -0,095 MPa a 0,6 MPa (-0,95 bar a 6 bar / -13,775 psi a 87 psi), enquanto a pressão de operação dependente da temperatura pode alcançar -0,095 MPa a 1,4 MPa (-0,95 bar a 14 bar / -13,775 psi a 203 psi), com observação específica de que, para água, o limite é de 0,6 MPa a no máximo 50 °C. O meio de operação compatível inclui ar comprimido conforme ISO 8573-1:2010 [7:-:-] e água líquida sem gelo, sendo possível operar com lubrificação. A conexão apresenta classe de resistência à corrosão KBK 1, conformidade LABS VDMA24364-B1/B2-L, temperatura ambiente entre -10 °C e 80 °C, peso de 21 g e fixação por sextavado externo SW17. Ela conta com rosca macho R1/8 na conexão pneumática 1 e encaixe para tubo flexível de Ø externo 10 mm na conexão pneumática 2, além de anel de desengate azul. Atende à conformidade RoHS, sendo construída com corpo em latão niquelado, anel de desengate em POM, vedação do tubo flexível em NBR e braçadeira em aço inoxidável de alta liga.

Manuais

• Catálogo Conexão de pressão QS - Download
• Ficha Técnica QS-1/8-10 - Download
