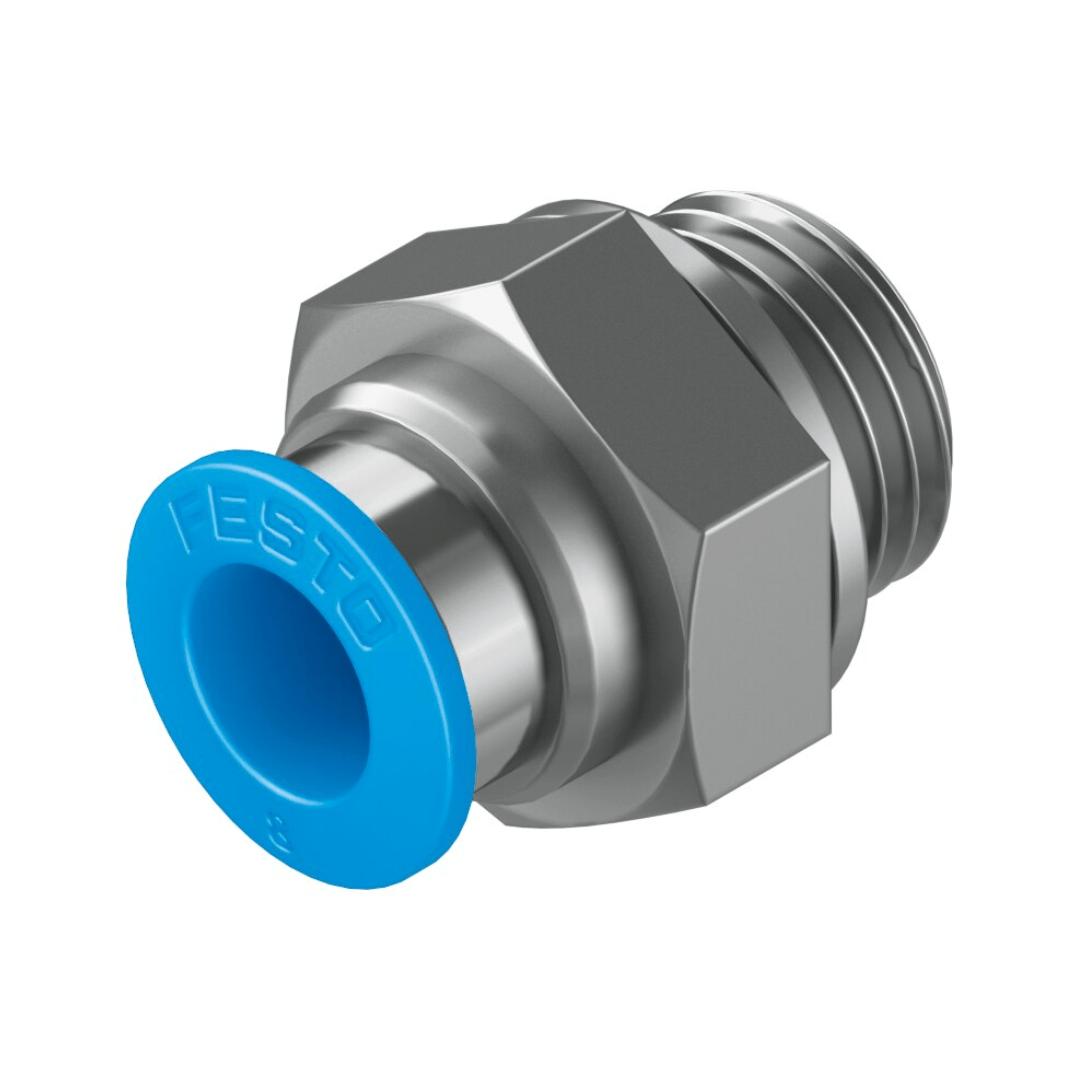

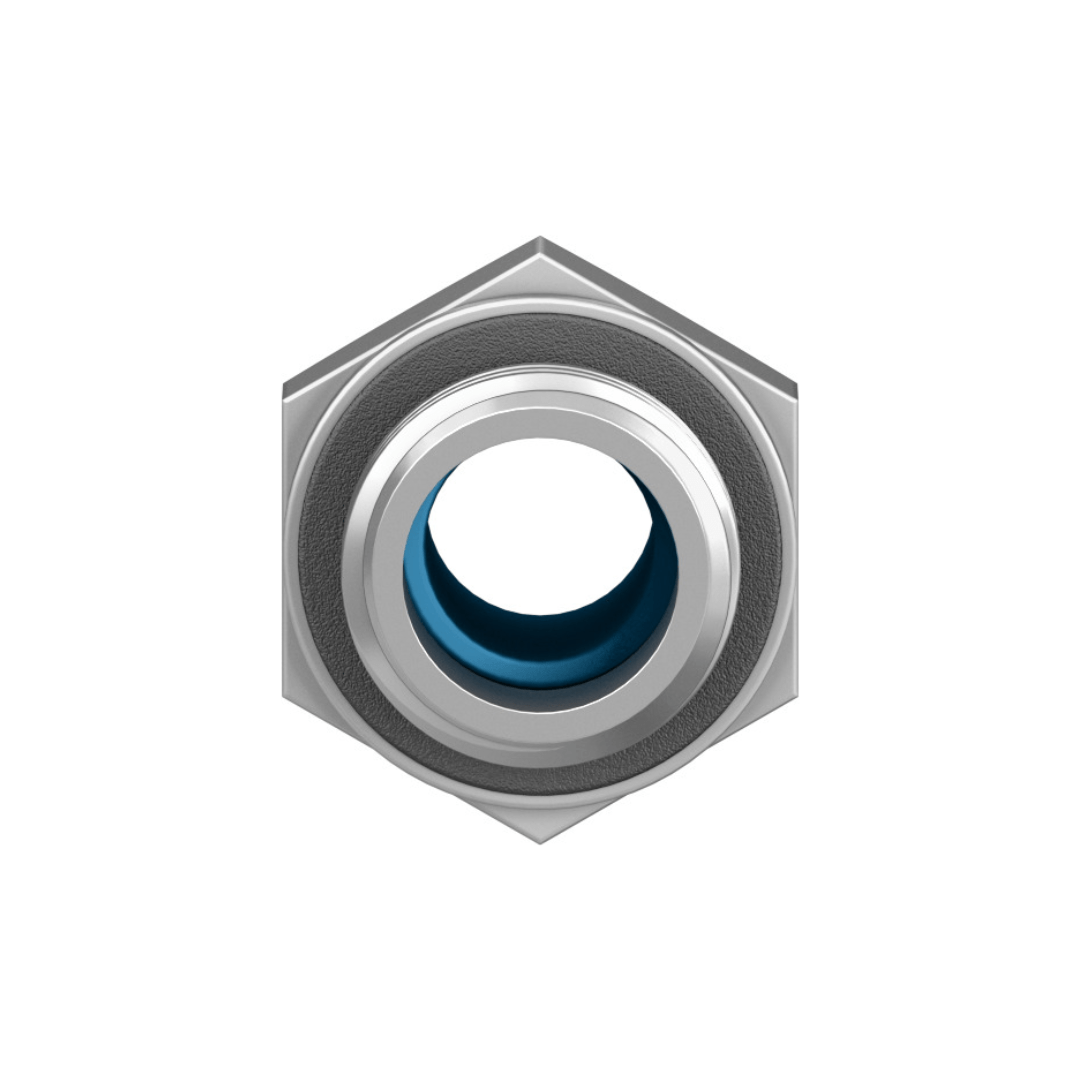

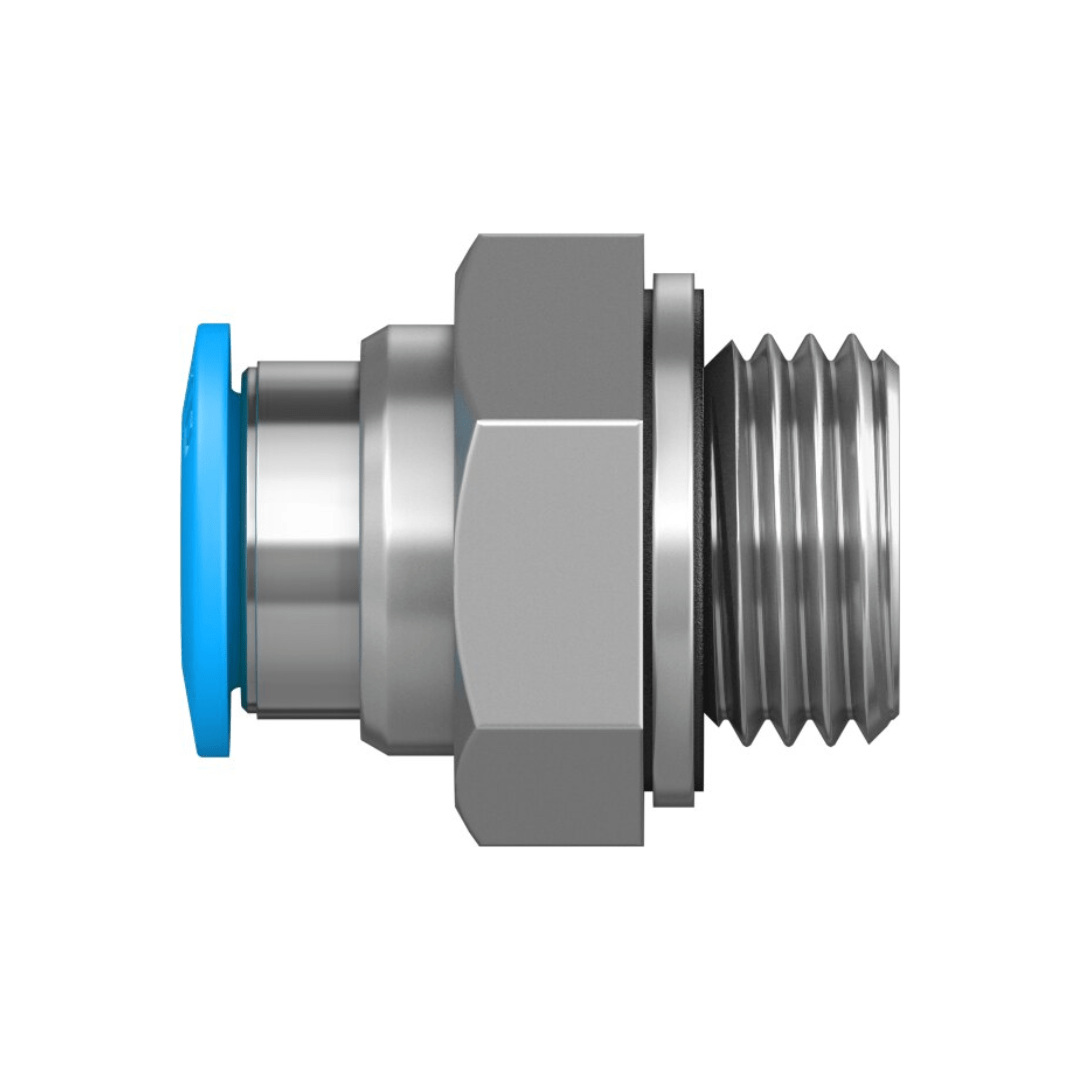

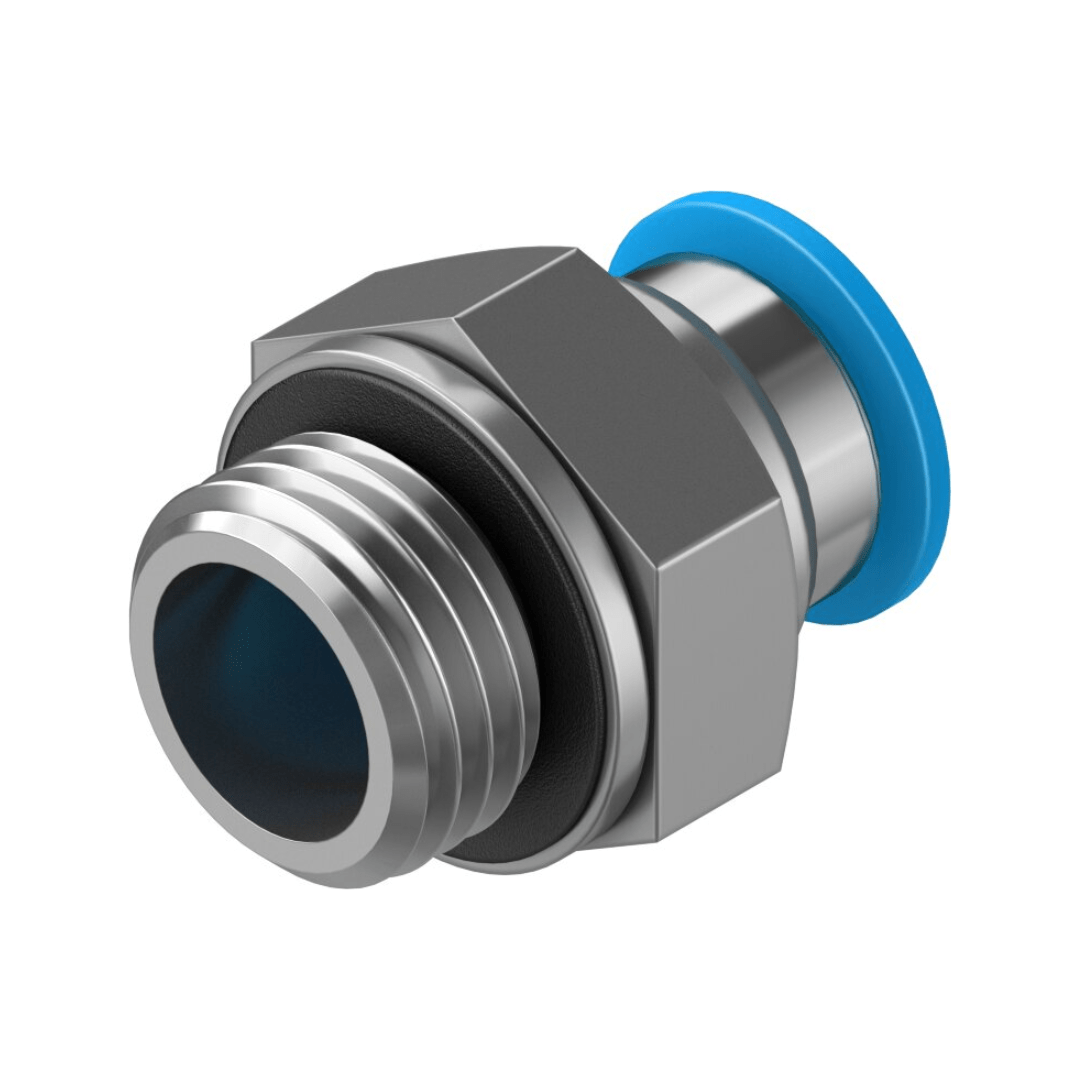

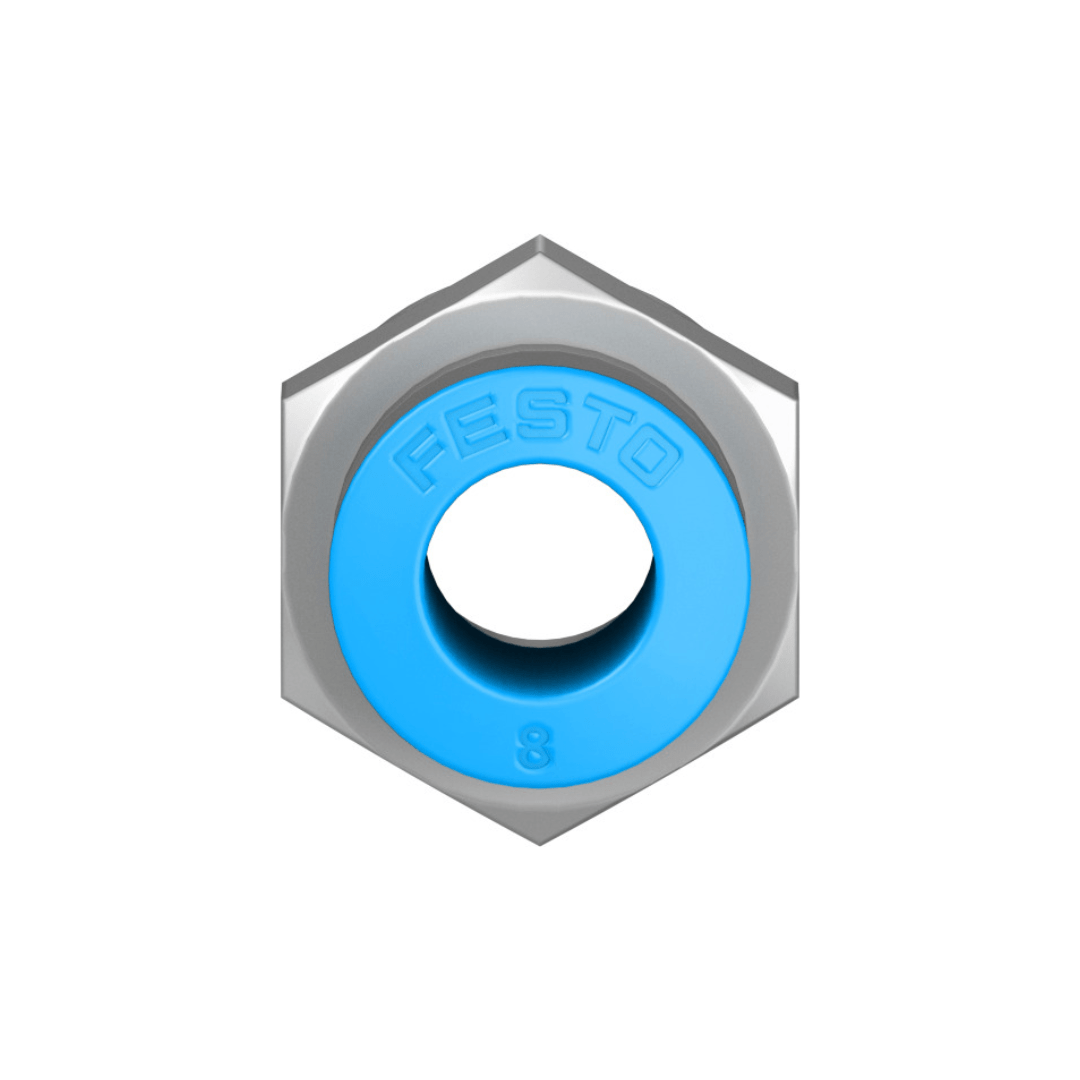

186099 - Conexão Rápida Festo QS-G1/4-8

O conector padrão de diâmetro nominal 7 mm, formato reto e princípio Push-Pull, possui vedação por anel no munhão aparafusado, instalação indiferente e recipiente tamanho 10, suportando pressão operacional de -0,095 a 0,6 MPa (-0,95 a 6 bar / -13,775 a 87 psi) em toda a faixa de temperatura e, dependendo da temperatura, de -0,095 a 1,4 MPa (-0,95 a 14 bar / -13,775 a 203 psi), sendo para água o limite máximo de 0,6 MPa a 50 °C; opera com ar comprimido conforme ISO 8573-1:2010 [7:-:-] e água líquida sem gelo, com possibilidade de lubrificação e observação de que para água a rosca G é possível apenas com anel de vedação tipo OL como acessório adicional, apresenta classe de resistência à corrosão KBK 1, conformidade LABS VDMA24364-B1/B2-L, temperatura ambiente de -10 °C a 80 °C, torque nominal de aperto de 9 Nm (±20 %), peso de 15 g, fixação por sextavado externo SW17, conexão pneumática com rosca macho G1/4 e saída para tubo flexível Ø8 mm, corpo em latão niquelado, anel de desengate azul em POM, vedação em NBR, braçadeira em aço inoxidável de alta liga e conformidade RoHS.

Manuais

• Catálogo Conexão de pressão QS - Download
• Ficha Técnica QS-G1/4-8 - Download
