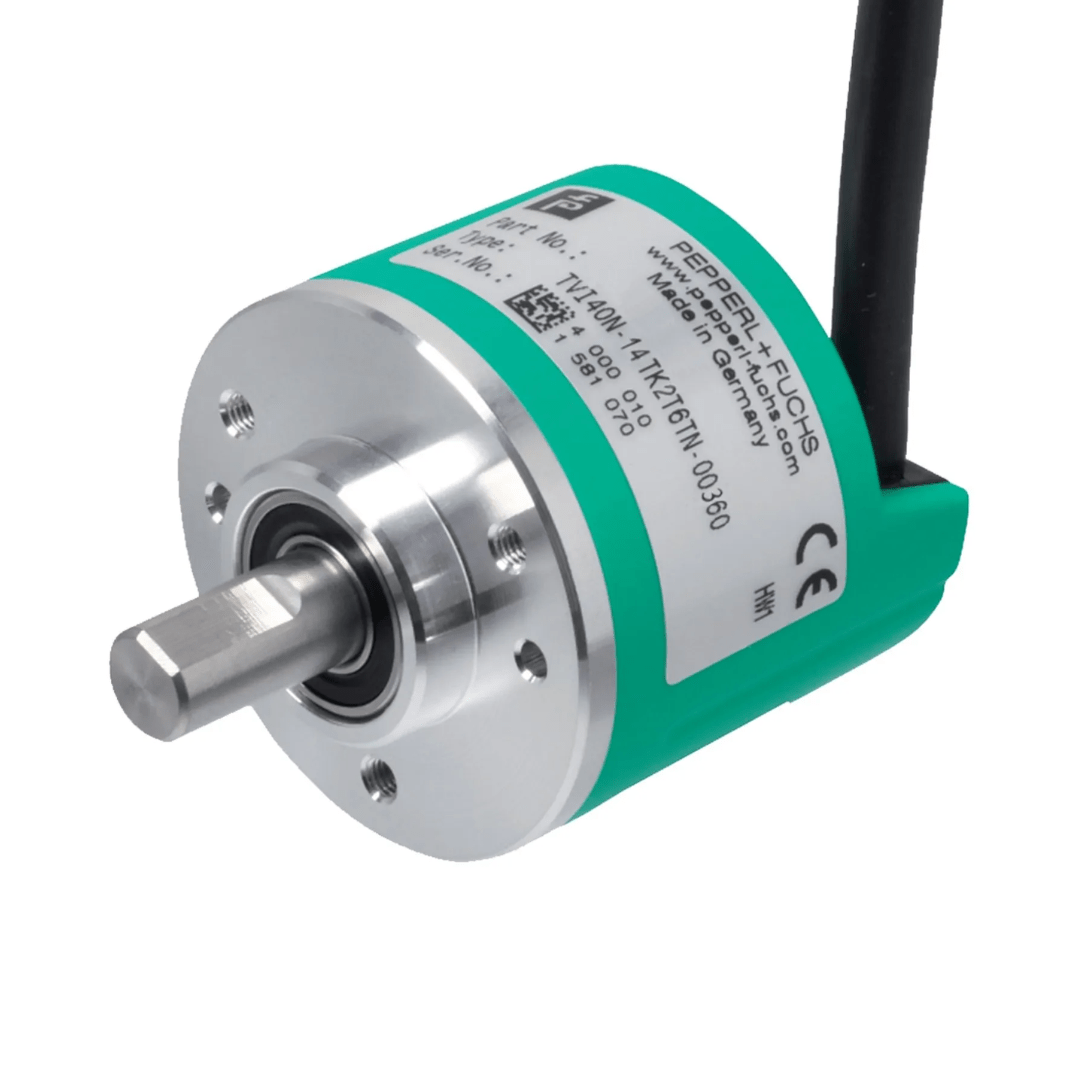

181325 - Encoder Pepperl Fuchs TVI40N-14TK0T6TN-00360

Informações Técnicas

                Especificações gerais

• Tipo de detecção: amostragem fotoelétrica
• Contagem de pulsos: máx. 1024

                Parâmetros relacionados à segurança funcional

• MTTFd: 140 a
• Tempo de missão (TM): 20 a
• Cobertura de diagnóstico (CC): 0%

                Especificações elétricas

• Tensão de operação: UB 4,75 ... 30 V CC 5 V CC para RS-422
• Corrente de alimentação em vazio I0: máx. 55 mA

                Saída

• Tipo de saída: push-pull, incremental ou RS-422, incremental
• Queda de tensão: Ud ≤ 2,5 V (< 2,5 V)
• Corrente de carga: máx. por canal 30 mA, protegido contra curto-circuito (máx. por canal 20 mA, à prova de curto-circuito condicional)
• Frequência de saída: máx. 100 kHz (máx. 100 kHz)
• Tempo de subida: 980 ns (225 ns)
• Atraso desenergizado: 980 ns (225 ns)

                Conexão

• Cabo: ∅6 mm, conexão 8 x 0,128 mm² com plugue M12, 8 pinos, C = 0,2 m

                Conformidade com a norma

• Grau de proteção: DIN EN 60529, IP54
• Teste climático: DIN EN 60068-2-3, sem condensação de umidade
• Interferência emitida: EN IEC 61000-6-4:2019
• Imunidade a ruído: EN IEC 61000-6-2:2019
• Resistência a choques: DIN EN 60068-2-27, 100 g, 6 ms
• Resistência à vibração: DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz



                Aprovações e certificados

• Aprovação UL: Listado pela cULus, Uso Geral, Fonte de Alimentação Classe 2
• Temperatura ambiente máxima permitida: máx. 60 °C (máx. 140 °F)

                Condições ambientais

• Temperatura de operação: -10 ... 70 °C (14 ... 158 °F)
• Temperatura de armazenamento: -25 ... 85 °C (-13 ... 185 °F)

                Especificações mecânicas

                Material

• Carcaça: Policarbonato
• Flange: Alumínio 3.1645
• Eixo: Aço inoxidável 1.4305 / AISI 303
• Massa: aprox. 180 g
• Velocidade de rotação: máx. 6000 min -1
• Momento de inércia: ≤ 4,3 gcm²
• Torque inicial: ≤ 0,2 Ncm

                Carga no eixo

• Axial: máx. 20 N
• Radial: máx.: 30 N

                Dimensões

• Comprimento: 42 mm
• Diâmetro: 40 mm
• Vida útil: ≥ 2 x 109 revoluções (carga máxima do eixo)
