163143 - VÁLVULA CPE18-M1H-5J-1/4

Informações Técnicas

• Função de válvula: 5/2 biestável
• Tipo de acionamento: elétrico
• Largura: 18 mm
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 1500 l/min
• Conexão de trabalho pneumática: G1/4
• Tensão de alimentação: 24 V CC
• Pressão operacional: 0.2 MPa ... 1 MPa
• Pressão operacional: 2 bar ... 10 bar
• Estrutura: Válvula de comporta de êmbolo
• Certificação: c UL us - Recognized (OL)
• Classificação marítima: ver certificado
• Órgão certificador: DNV-TAA000032X UL MH19482
• Grau de proteção: IP65 com conector fêmea conforme IEC 60529
• Diâmetro nominal: 8 mm
• Função do escapecom controle de vazão
• Tipo de vedação: mole
• Posição de instalação: Indiferente
• Acionamento manual auxiliar: com acessórios com trava sem trava
• Tipo de comando: Servopilotado
• Alimentação de ar piloto: interno
• Sentido da vazão: Não reversível

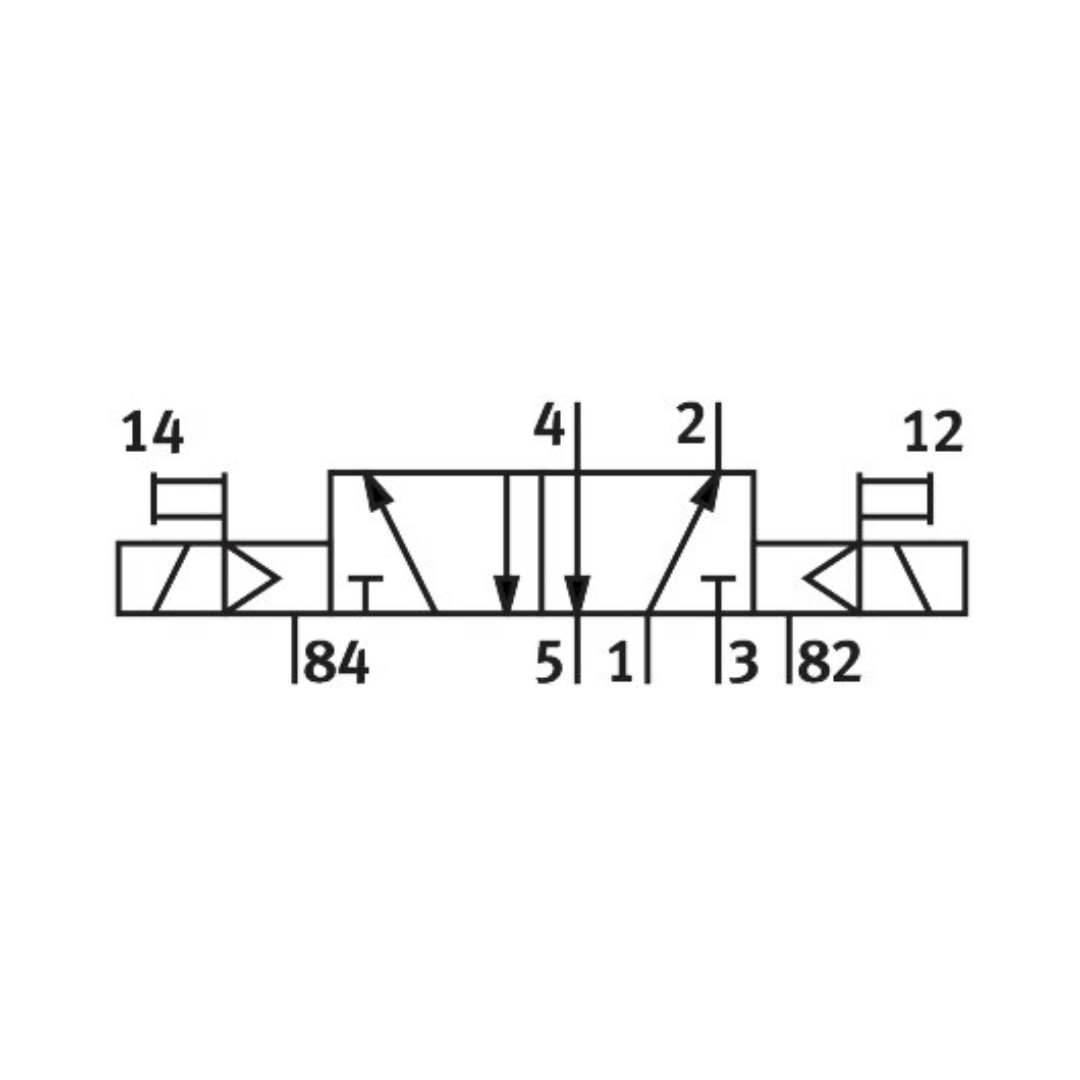

• Símbolo: 00991013
• Identificação de posição de válvula: Suporte de placa
• Cobertura: cobertura positiva
• Tempo de comutação em: 13 ms
• Tempo de ativação: 100%
• Pulso de teste positivo máx. com sinal 0: 3300 µs
• Pulso de teste negativo máx. com sinal 1: 3100 µs
• Valores característicos da bobina eletromagnética: 24 V CC: 1,5 W
• Flutuações de tensão permitidas: -15% / +10%
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
• Resistência a choques: Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
• Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Temperatura do meio: -5 oC ... 50 oC
• Temperatura ambiente: -5 oC ... 50 oC
• Peso do produto: 270 g
• Conexão elétrica: Forma C
• Tipo de fixação: com orifício de passagem
• Conexão do escape de piloto 82: M5
• Conexão do escape de piloto 84: M5
• Conexão do ar de comando 12: M5
• Conexão do ar de comando 14: M5
• Conexão pneumática 1: G1/4
• Conexão pneumática 2: G1/4
• Conexão pneumática 3: G1/4
• Conexão pneumática 4: G1/4
• Conexão pneumática 5: G1/4
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: NBR
• Material corpo: Alumínio em fundição injetada
