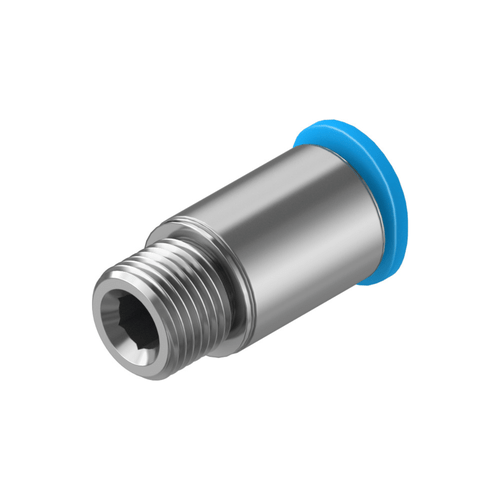

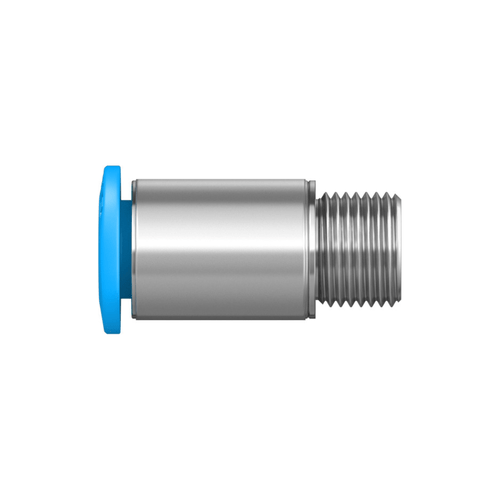

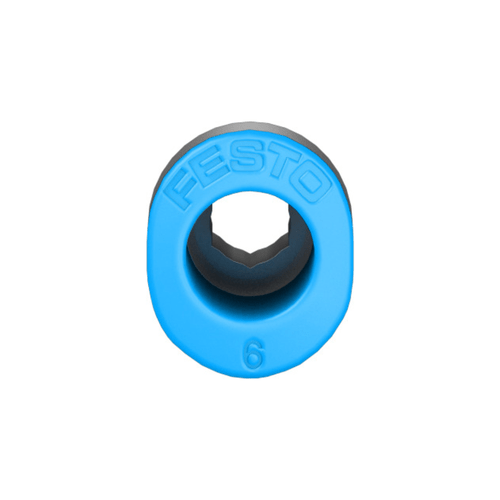

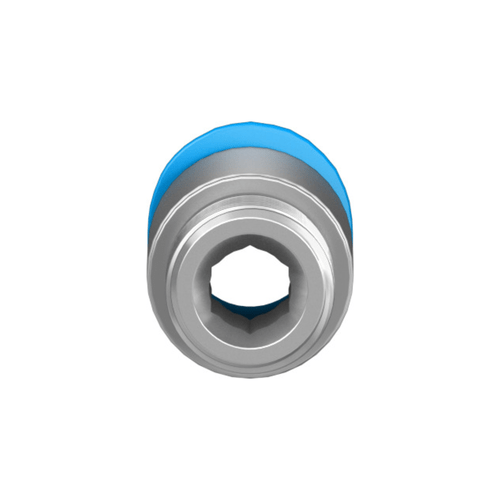

153321 - Conexão Engate Rápido Festo QSM-M7-6-I

Informações Técnicas

• Tamanho: Mini
• Diâmetro nominal: 4.1 mm
• Tipo de vedação no munhão aparafusado: Anel de vedação
• Posição de instalação: Indiferente
• Formato: Formato reto
• Tamanho do recipiente: 10
• Estrutura: Princípio Push-Pull
• Pressão operacional por toda a faixa de temperatura: -0.095 MPa ... 0.6 MPa
• Pressão operacional por toda a faixa de temperatura: -0.95 bar ... 6 bar
• Pressão operacional por toda a faixa de temperatura: -13.775 psi ... 87 psi
• Pressão de operação dependente da temperatura: -0.095 MPa ... 1.4 MPa
• Pressão de operação dependente da temperatura: -0.95 bar ... 14 bar
• Pressão de operação dependente da temperatura: -13.775 psi ... 203 psi
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
• Observação sobre o meio de operação/controle: Funcionamento com lubrificação possível
• Classe de resistência à corrosão KBK: 1 - baixa resistência à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Temperatura ambiente: -10 oC ... 80 oC
• Torque de aperto nominal: 2.2 Nm
• Tolerância a torque de aperto nominal: ± 20 %
• Peso do produto: 6.4 g
• Tipo de fixação: Sextavado interno SW4
• Conexão pneumática 1: Rosca macho M7
• Conexão pneumática 2: para tubo flexível com Ø externo de 6 mm
• Cor anel de desengate: azul
• Indicação sobre os materiais: Conformidade RoHS
• Material corpo: Latão, niquelado
• Material do anel de desengate: POM
• Material de vedação do tubo flexível: NBR
• Material braçadeira: Aço inoxidável de alta liga
