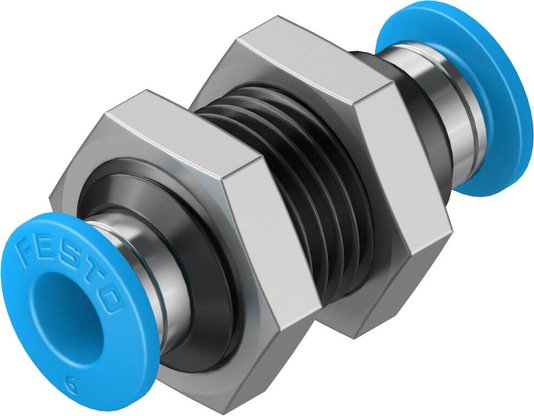

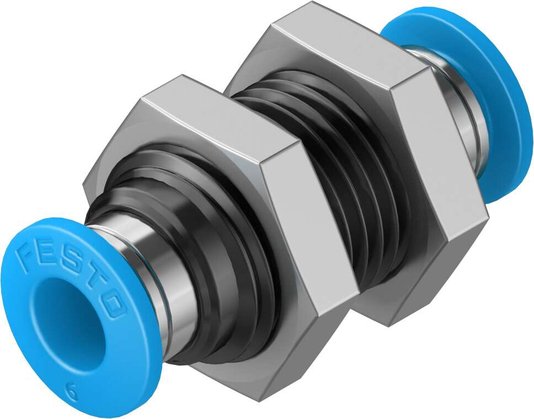

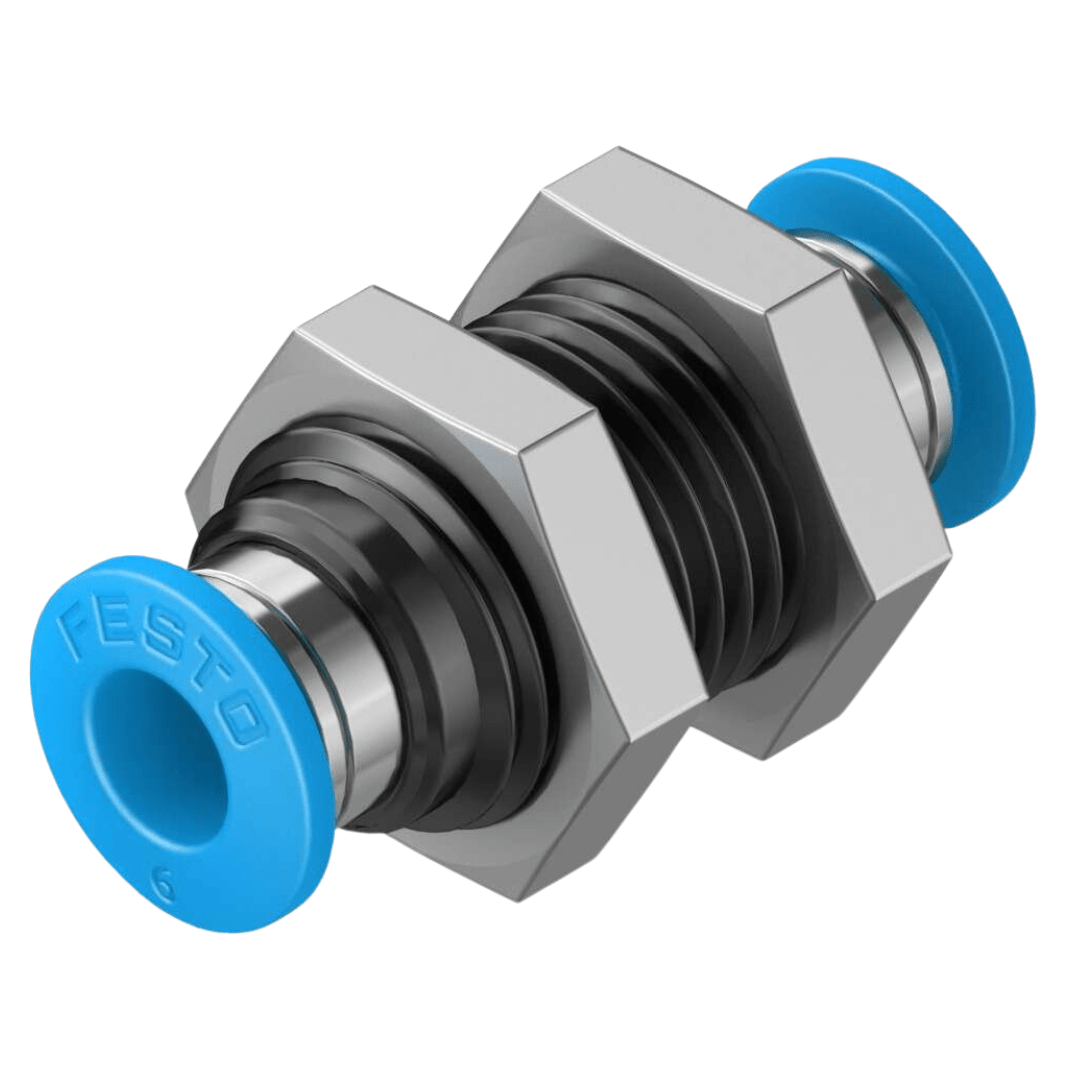

153158 - Conexão Engate Rápido Festo QSS-6

O conector padrão de 5 mm, formato anteparo e princípio Push-Pull, possui diâmetro nominal de 5 mm, instalação indiferente e recipiente de tamanho 10, suportando pressão operacional de -0,095 MPa a 0,6 MPa (-0,95 a 6 bar / -13,775 a 87 psi) em toda a faixa de temperatura e de -0,095 MPa a 1,4 MPa (-0,95 a 14 bar / -13,775 a 203 psi) dependendo da temperatura, sendo que para água a pressão máxima é 0,6 MPa a 50 °C; opera com ar comprimido conforme ISO 8573-1:2010 [7:-:-] e água líquida sem gelo, com possibilidade de lubrificação, apresenta baixa resistência à corrosão (classe KBK 1), atende à conformidade LABS VDMA24364-B1/B2-L, é adequado para sala limpa (classe 4, ISO 14644-1), suporta temperatura ambiente de -10 °C a 80 °C, pesa 16 g, possui conexão sextavada externa SW17, duas conexões pneumáticas para tubos flexíveis Ø6 mm, anel de desengate azul, corpo em alumínio anodizado, anel em POM, porca em latão niquelado, vedação em NBR, braçadeira em aço inoxidável de alta liga e conformidade RoHS.

Manuais

• Ficha Técnica - QSS-6 - Download
