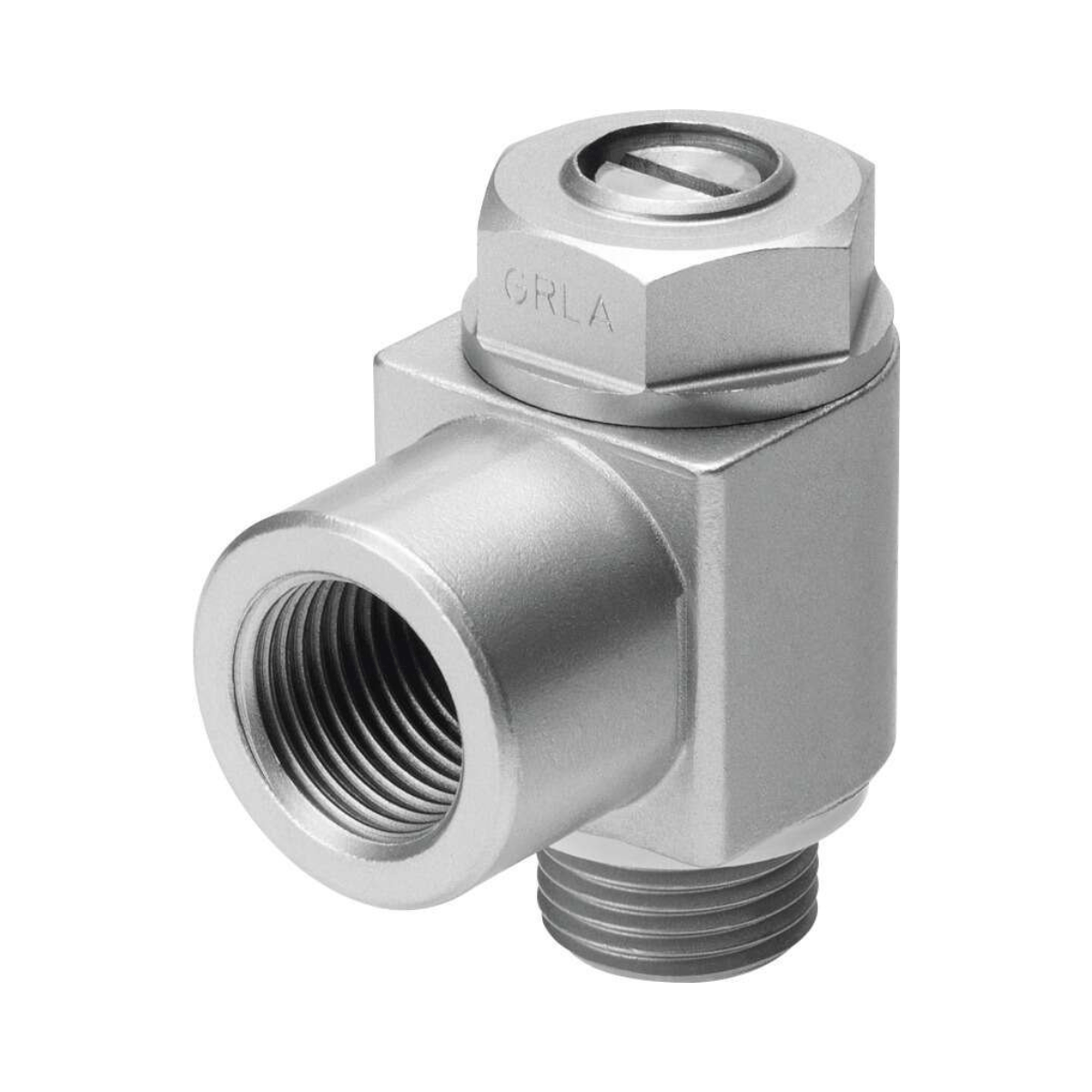

151172 - Válvula Reguladora de Fluxo Festo GRLA-1/4-B

Informações Técnicas

• Função de válvula: Regulador de fluxo unidirecional de escape
• Conexão pneumática 1: Rosca fêmea G1/4
• Conexão pneumática 2: Rosca macho G1/4
• Elemento de ajuste: Parafuso com ranhura
• Tipo de fixação: Parafusável
• Fluxo nominal normal na direção da regulagem: 610 l/min
• Fluxo nominal padrão na direção de retorno: 450 l/min ... 820 l/min
• Temperatura ambiente: -10 oC ... 60 oC
• Classificação marítima: ver certificado
• Proteção contra explosão: Observe as considerações na certificação Zona 1 (ATEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 22 (ATEX)
• Posição de instalação: Indiferente
• Símbolo: 00991452
• Pressão operacional por toda a faixa de temperatura: 0.3 bar ... 10 bar
• Fluxo normal na direção da regulagem 6 -> 0 bar: 1200 l/min
• Fluxo normal na direção de retorno 6 -> 0 bar: 885 l/min ... 1615 l/min
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
• Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 4, conforme ISO 14644-1
• Temperatura do meio: -10 oC ... 60 oC
• Diâmetro nominal: 6 mm
• Torque de aperto máx.: 11 Nm
• Peso do produto: 59 g
• Material do munhão aparafusado: Liga de alumínio
• Indicação sobre os materiais: Conformidade RoHS
• Material vedações: NBR
• Material do parafuso de ajuste: Latão
• Material de conexão orientável: Zinco fundido
