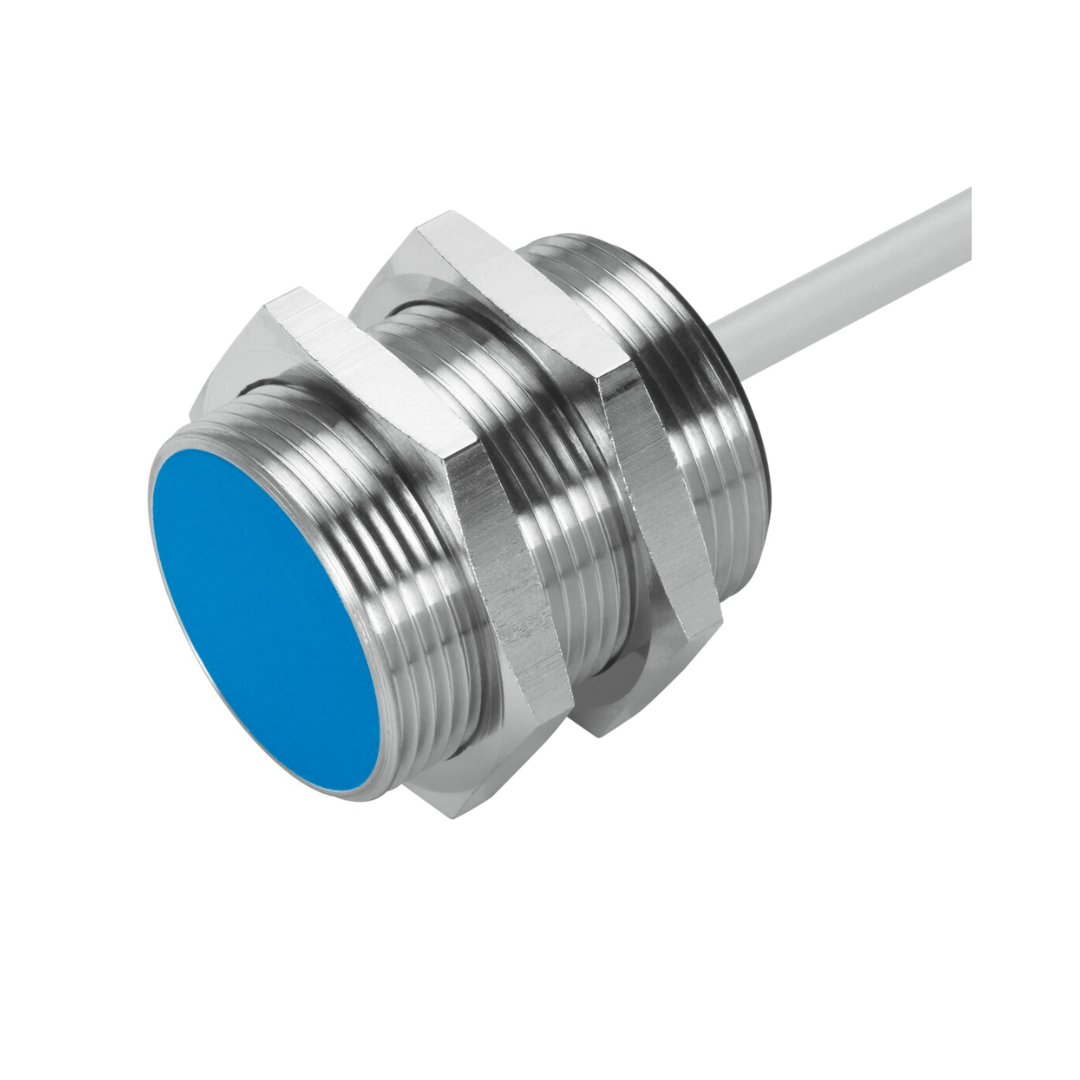

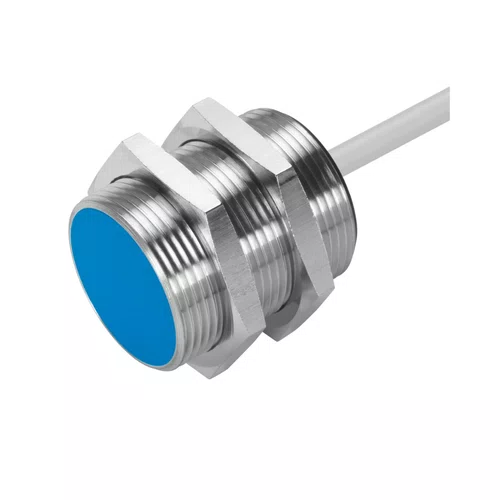

150438 - SENSOR SIEN-M30B-PO-K-L

Informações Técnicas

• Norma correspondente: EN 60947-5-2
• Símbolo: 00991613
• Certificação: Marca RCM c UL us - Listed (OL)
• Marca CE (ver declaração de conformidade): conforme a diretiva EU-EMV em conformidade diretiva UE-RoHS
• Marca UKCA (ver declaração de conformidade) : conforme regulamentação do Reino Unido para EMV (UK-E) conforme regulamentação RoHS do Reino Unido (UK-R)
• Indicação sobre os materiais: Conformidade RoHS
• Distância sensora nominal: 10 mm
• Distância sensora garantida: 8.1 mm
• Fatores de redução: Alumínio = 0,45 Aço inoxidável St 18/8 = 0,8 Cobre = 0,4 Latão = 0,55 Aço St 37 = 1,0
• Temperatura ambiente: -25 oC ... 70 oC
• Repetibilidade: 0.5 mm

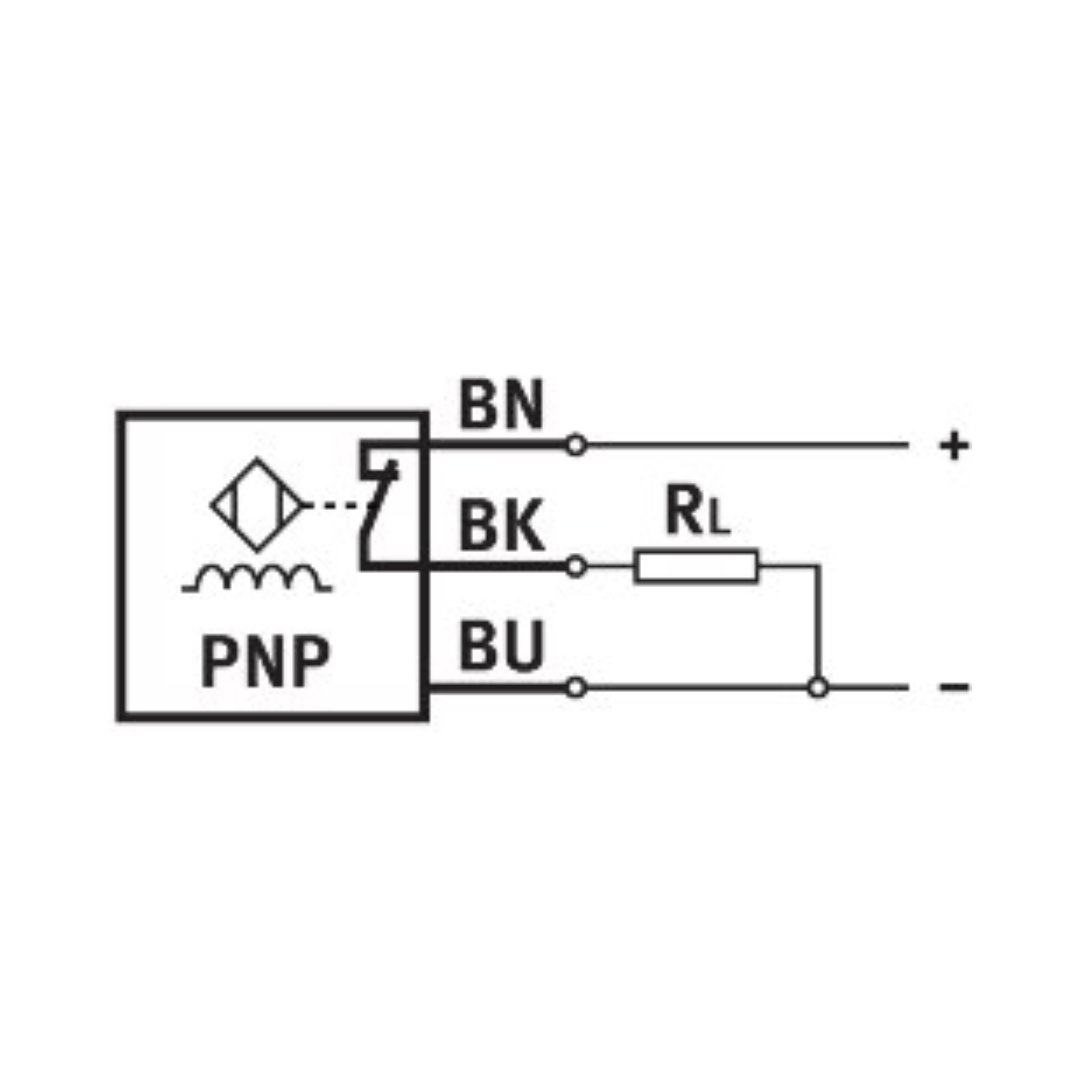

• Saída de comutação: PNP
• Função do elemento de conexãoContato N/F
• Histerese: ≤1.1 mm
• Frequência máx. de comutação: 1200 Hz
• Corrente de saída máx. : 200 mA
• Queda de tensão: ≤2 V
• Proteção contra curto-circuito: Cíclico
• Amplitude de tensão de funcionamento CC: 10 V ... 30 V
• Taxa de ondulação residual: +/- 20%
• Corrente em vazio: ≤10 mA
• Proteção contra inversão de polaridade: para todas as conexões elétricas
• Conexão elétrica 1, tipo de conexão: Cabo
• Conexão elétrica 1, tecnologia de conexão: extremidade aberta
• Conexão elétrica 1, número de pinos/fios: 3
• Comprimento do cabo: 2.5 m
• Material da capa do cabo: TPE-U(PUR)
• Tamanho: M30x1,5
• Tipo de fixação: com contraporca
• Torque de aperto: 40 Nm
• Tipo de montagem: faceado
• Peso do produto: 155 g
• Material corpo: PBTP Cromado
• Indicador do status de comutação: LED amarelo
• Temperatura ambiente com instalação móvel de cabo: -5 oC ... 70 oC
• Grau de proteção: IP67
• Resistência à tensão de choque: 0.8 kV
• Conformidade LABS: VDMA24364-B2-L
• Grau de poluição: 3
• Seleção de informação adicional do sensor: Com intervalo de comutação padrão
• Saída elétrica: PNP
• Seleção da versão do sensor: Padrão

Manuais

• Catálogo Chave de proximidade SIEN - Download
• Ficha Técnica SIEN-M30B-PO-K-L - Download
