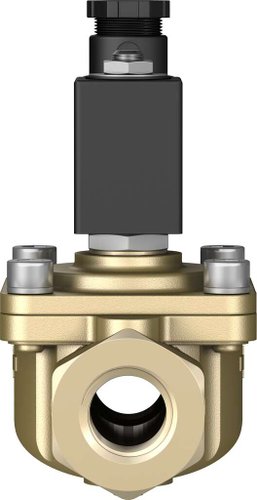

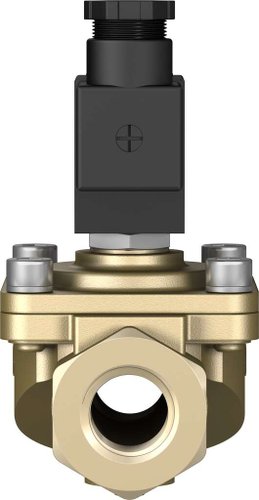

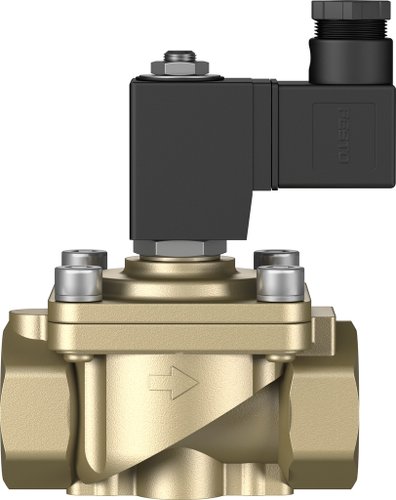

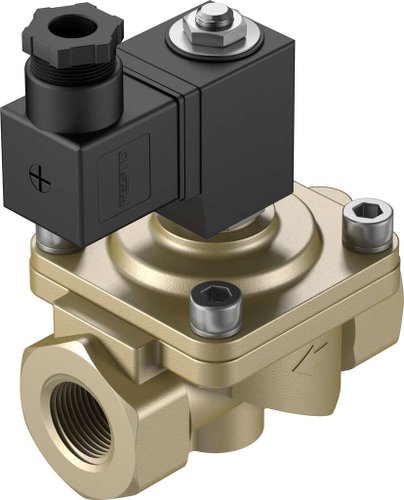

1492113 - Válvula Angular Festo VZWF-B-L-M22C-G34-275-1P4-6

Informações Técnicas

• Estrutura: Válvula de membrana Acionado por força
• Tipo de acionamento: elétrico
• Tipo de vedação: mole
• Posição de instalação: Bobina magnética em pé
• Tipo de fixação: Válvulas reguladoras de fluxo inline
• Conexão de montagem: G3/4
• Conexão elétrica: Formato A Conector macho Conforme EN 175301-803 formato quadrado
• Diâmetro nominal: 27.5 mm
• Função de válvula: 2/2 vias fechada monoestável
• Acionamento manual auxiliar: nenhum
• Sentido da vazão: Não reversível
• Meio: Ar comprimido, conforme ISO 8573-1:2010 [7:-:-] Gases inertes Óleo mineral Água líquidos neutros Mais meios de fluxo sob consulta
• Pressão nominal válvula PN: 40
• Diferença de pressão: 0 MPa
• Diferença de pressão: 0 bar
• Diferença de pressão: 0 psi
• Valores característicos da bobina eletromagnética: 24 V CC: 11,0 W
• Flutuações de tensão permitidas: +/- 10 %
• Símbolo: 00992976
• Pressão média: 0 MPa ... 0.6 MPa
• Pressão média: 0 bar ... 6 bar
• Pressão média: 0 psi ... 87 psi
• Viscosidade máxima: 22 mm²/s
• Temperatura do meio: -10 oC ... 80 oC
• Temperatura ambiente: -10 oC ... 35 oC
• Taxa de vazamento conforme EN 12266-1: A
• Fluxo Kv: 7.5 m³/h
• Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 8020 l/min
• Tempo de acionamento ligado: 275 ms
• Tempo de comutação desligado: 290 ms
• Indicação sobre os materiais: Conformidade RoHS
• Conformidade LABS: VDMA24364-Zona III
• Material corpo: Latão fundido
• Número do material do corpo: CW617N
• Material vedações: NBR
• Material dos parafusos: aço inoxidável de alta liga
• Número do material do parafuso: 1.4301
• Peso do produto: 1500 g
• Grau de proteção: IP65
• Classe de resistência à corrosão KBK: 1 - baixa resistência à corrosão
