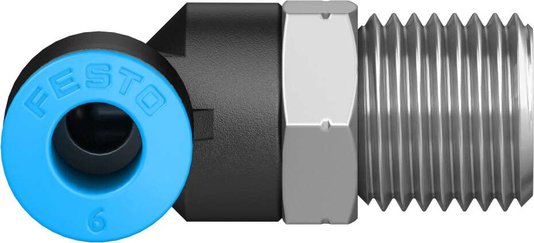

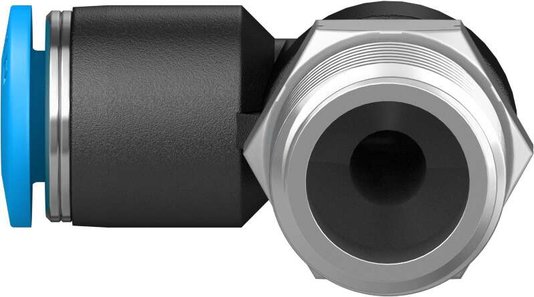

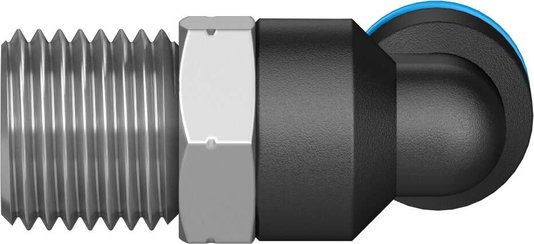

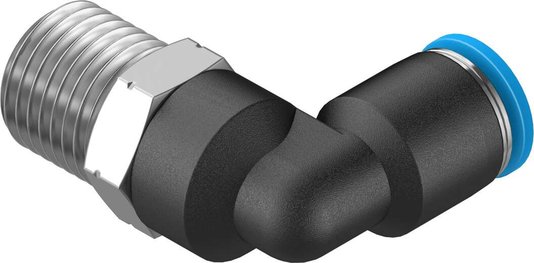

130730 - Conexão Engate Rápido Festo QSL-1/8-8-50

Conexão de engate rápido padrão com diâmetro nominal de 6 mm, formato em L e estrutura com princípio Push-Pull, permitindo instalação em qualquer posição e vedação no munhão aparafusado por revestimento, operando com pressão de -0,095 MPa a 0,6 MPa (-0,95 a 6 bar / -13,775 a 87 psi) em toda a faixa de temperatura e até 1,4 MPa (14 bar / 203 psi) dependente da temperatura, sendo para água no máximo 0,6 MPa a 50 °C; indicada para ar comprimido conforme ISO 8573-1:2010 [7:-:-] e água (líquida, sem gelo), com possibilidade de funcionamento com lubrificação, possui conexão pneumática 1 com rosca macho R1/8 e conexão pneumática 2 para tubo flexível Ø externo 8 mm, fixação por sextavado externo SW12, torque nominal de 7 Nm (±20%), peso de 14 g, temperatura ambiente de -10 °C a 80 °C, classe de resistência à corrosão KBK 1 (baixa), conformidade LABS VDMA24364-B1/B2-L, Classe 4 conforme ISO 14644-1, conformidade RoHS, corpo em PBT, munhão aparafusado em latão niquelado, anel de desengate azul em POM, vedação em NBR e braçadeira em aço inoxidável de alta liga.

Manuais

• Ficha técnica - QSL-1/8-8-50 - Download
