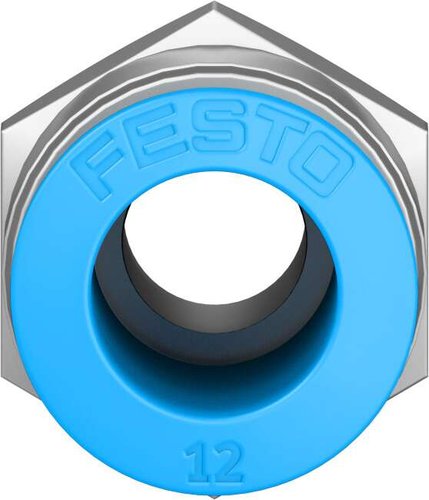

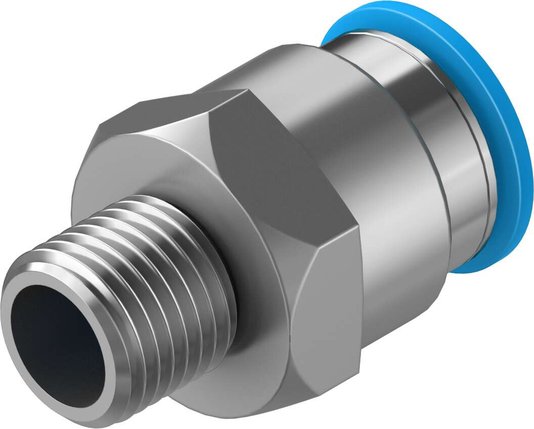

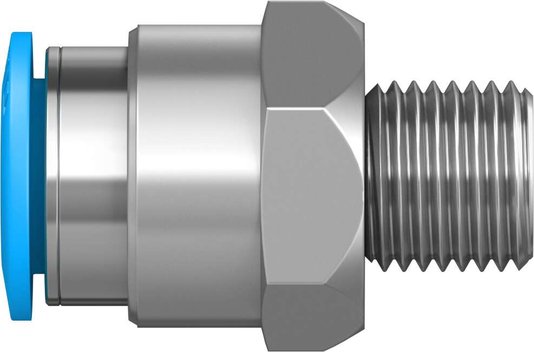

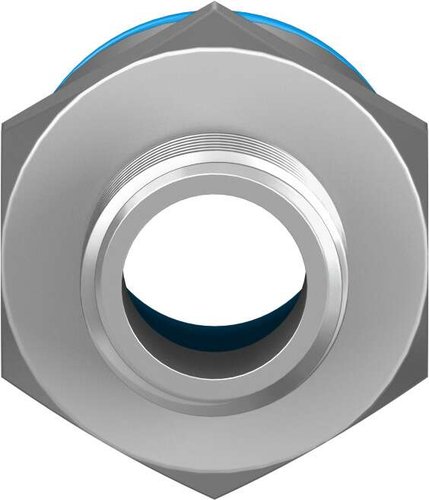

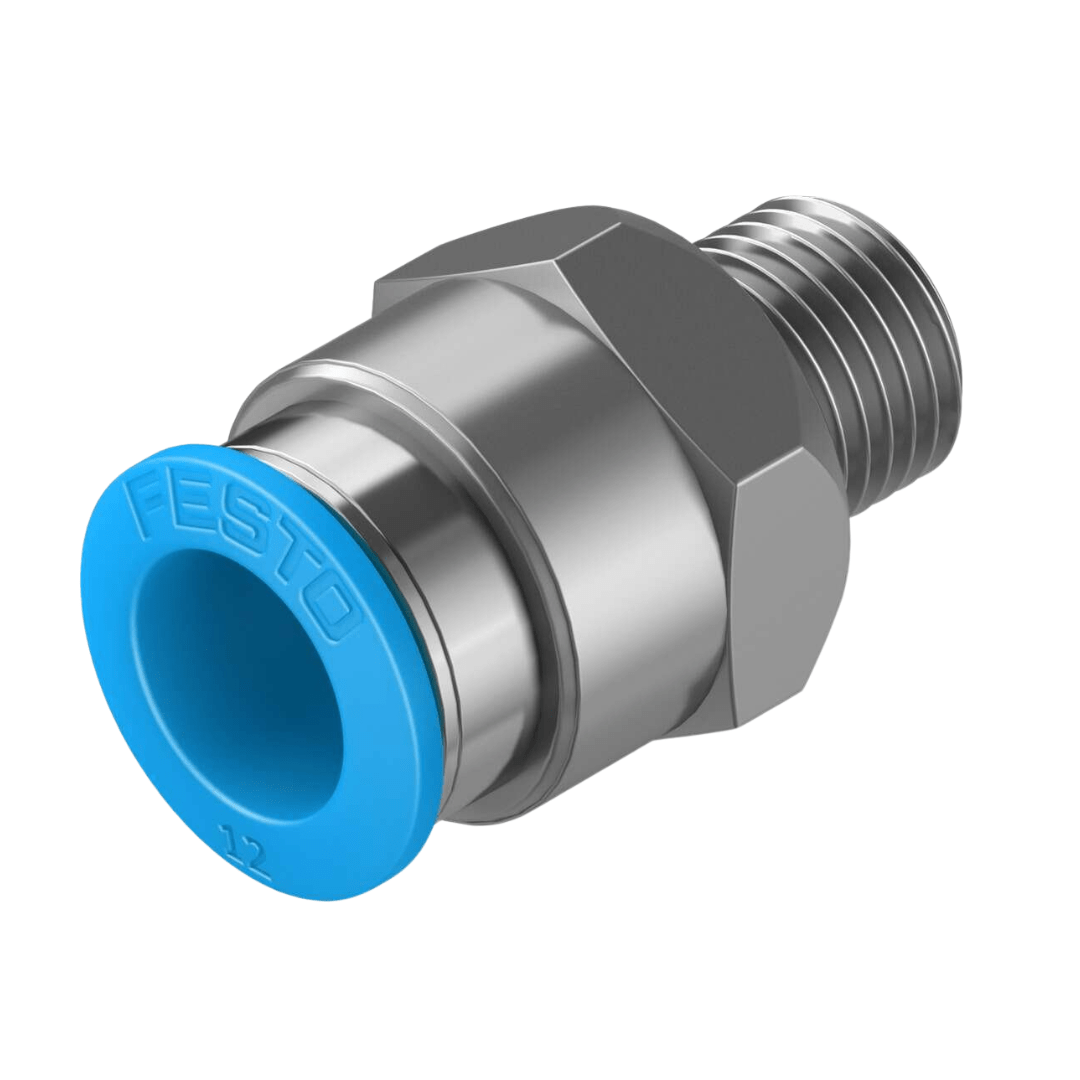

130680 - Conexão Engate Rápido Festo QS-1/4-12-20

Informações Técnicas:

• Tamanho: Padrão
• Diâmetro nominal: 8.5 mm
• Tipo de vedação no munhão aparafusado: Revestimento
• Posição de instalação: Indiferente
• Formato: Formato reto
• Tamanho do recipiente: 20
• Estrutura: Princípio Push-Pull
• Pressão operacional por toda a faixa de temperatura: -0.095 MPa ... 0.6 MPa
• Pressão operacional por toda a faixa de temperatura: -0.95 bar ... 6 bar
• Pressão operacional por toda a faixa de temperatura: -13.775 psi ... 87 psi
• Pressão de operação dependente da temperatura: -0.095 MPa ... 1.4 MPa
• Pressão de operação dependente da temperatura: -0.95 bar ... 14 bar
• Pressão de operação dependente da temperatura: -13.775 psi ... 203 psi
• Observação sobre pressão de operação: Água: máx. 0,6 MPa a no máx. 50 °C
• Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:-:-] Água (na forma líquida, sem gelo)
• Observação sobre o meio de operação/controle: Funcionamento com lubrificação possível
• Classe de resistência à corrosão KBK: 1 - baixa resistência à corrosão
• Conformidade LABS: VDMA24364-B1/B2-L
• Categoria para sala limpa: Classe 4, conforme ISO 14644-1
• Temperatura ambiente: -10 oC ... 80 oC
• Torque de aperto nominal: 9 Nm
• Tolerância a torque de aperto nominal: ± 20 %
• Peso do produto: 37 g
• Tipo de fixação: Sextavado externo SW21
• Conexão pneumática 1: Rosca macho R1/4
• Conexão pneumática 2: para tubo flexível com Ø externo de 12 mm
• Cor anel de desengate: azul
• Indicação sobre os materiais: Conformidade RoHS
• Material corpo: Latão, niquelado
• Material do anel de desengate: POM
• Material de vedação do tubo flexível: NBR
• Material braçadeira: Aço inoxidável de alta liga

Manuais

• Ficha Técnica - QS-1/4-12-20 - Download
