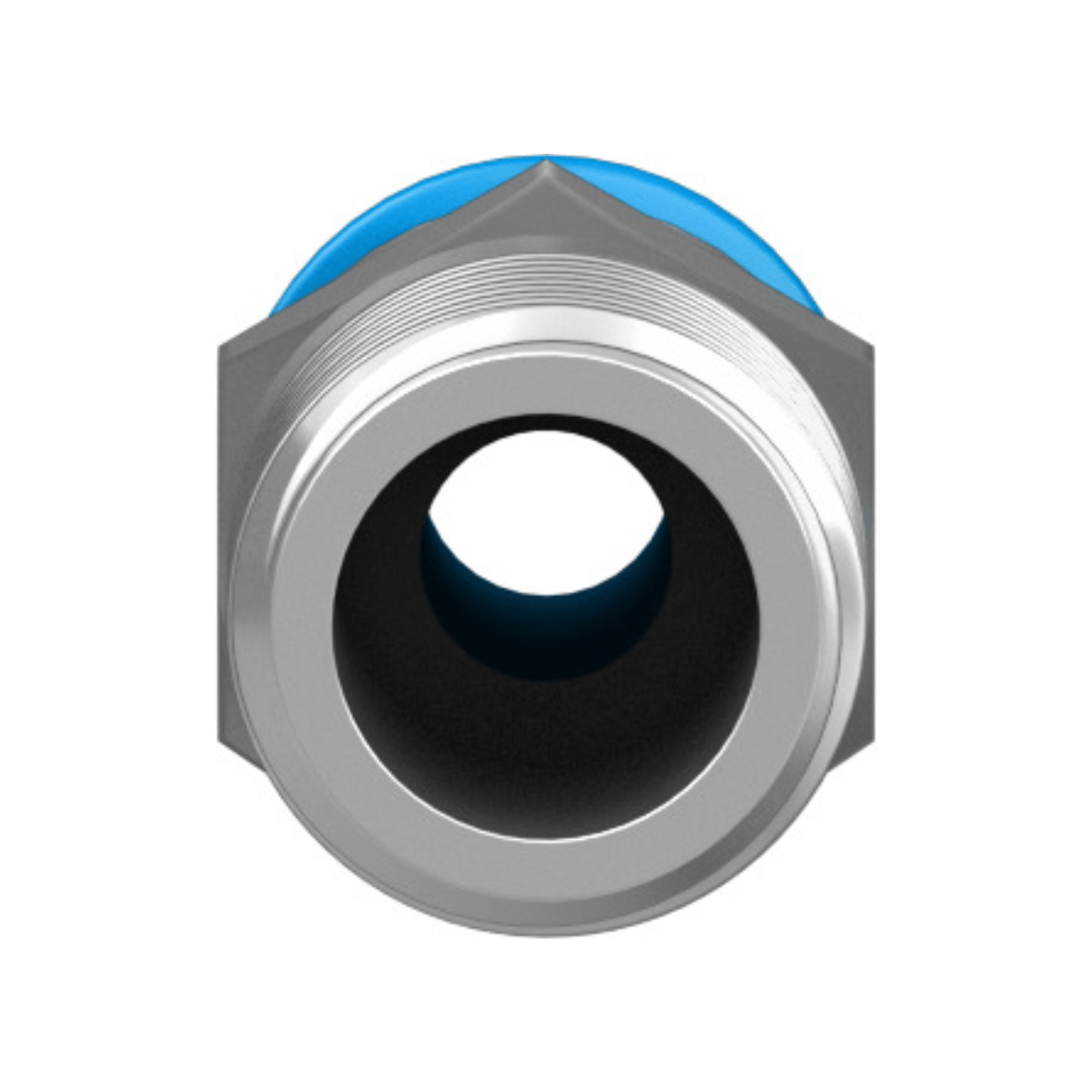

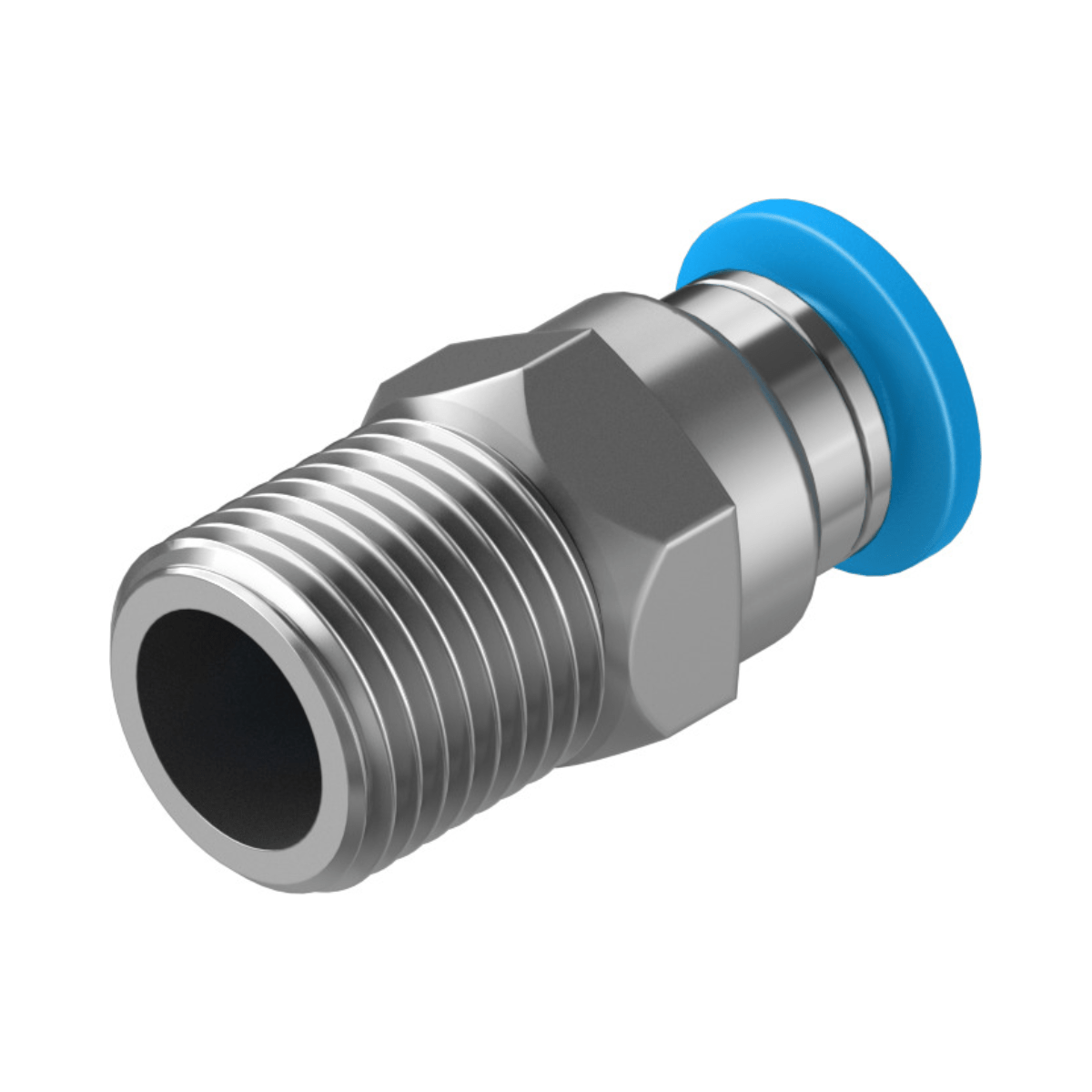

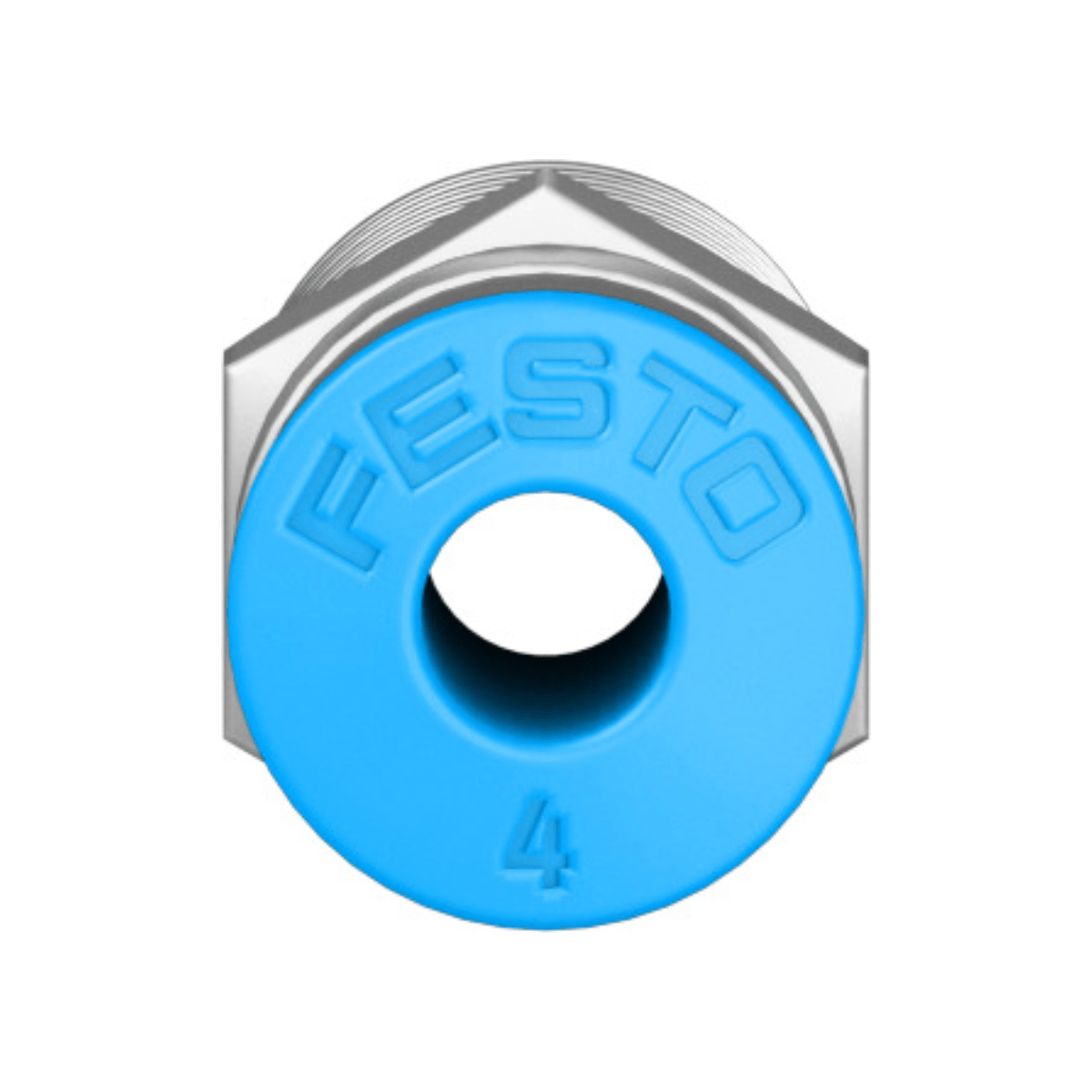

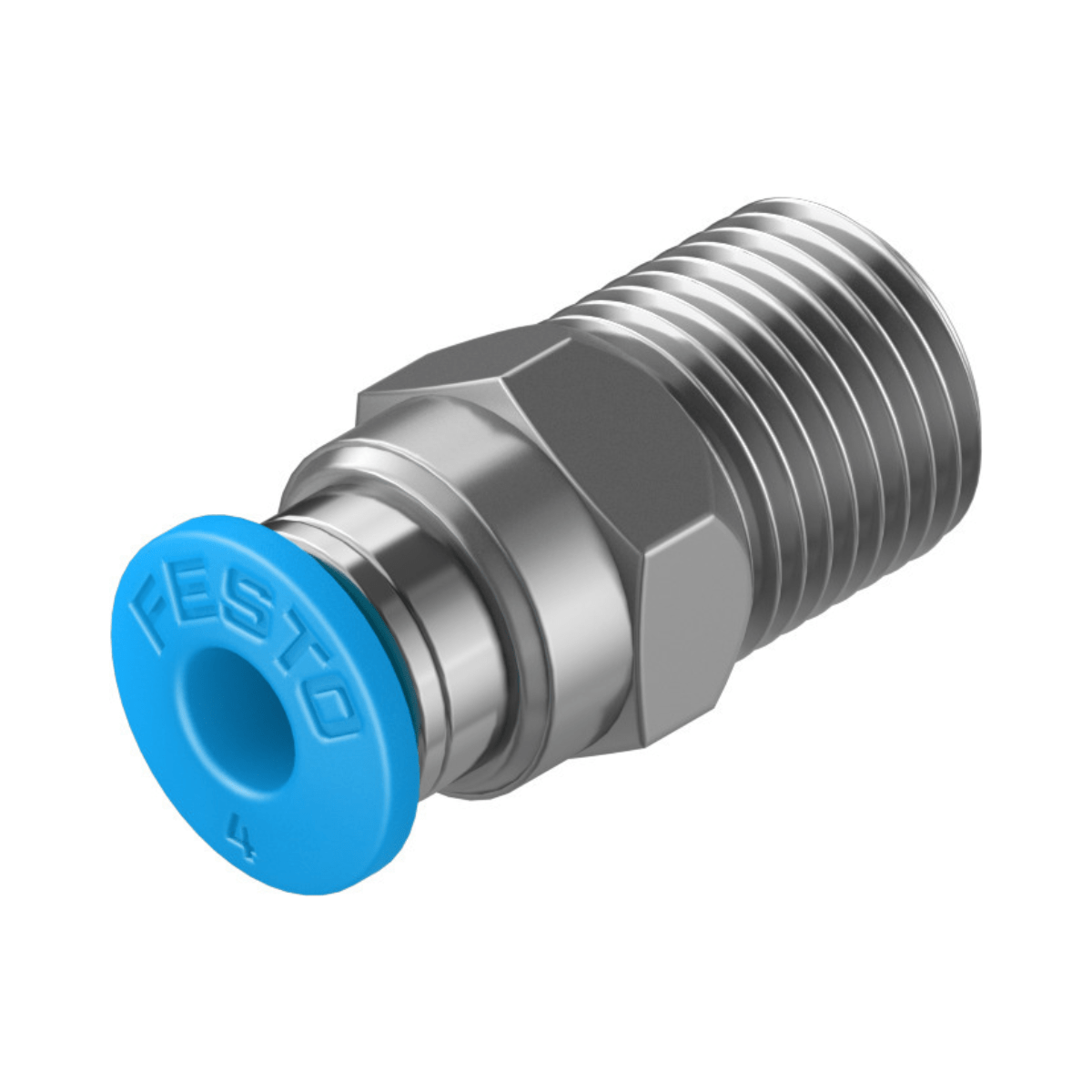

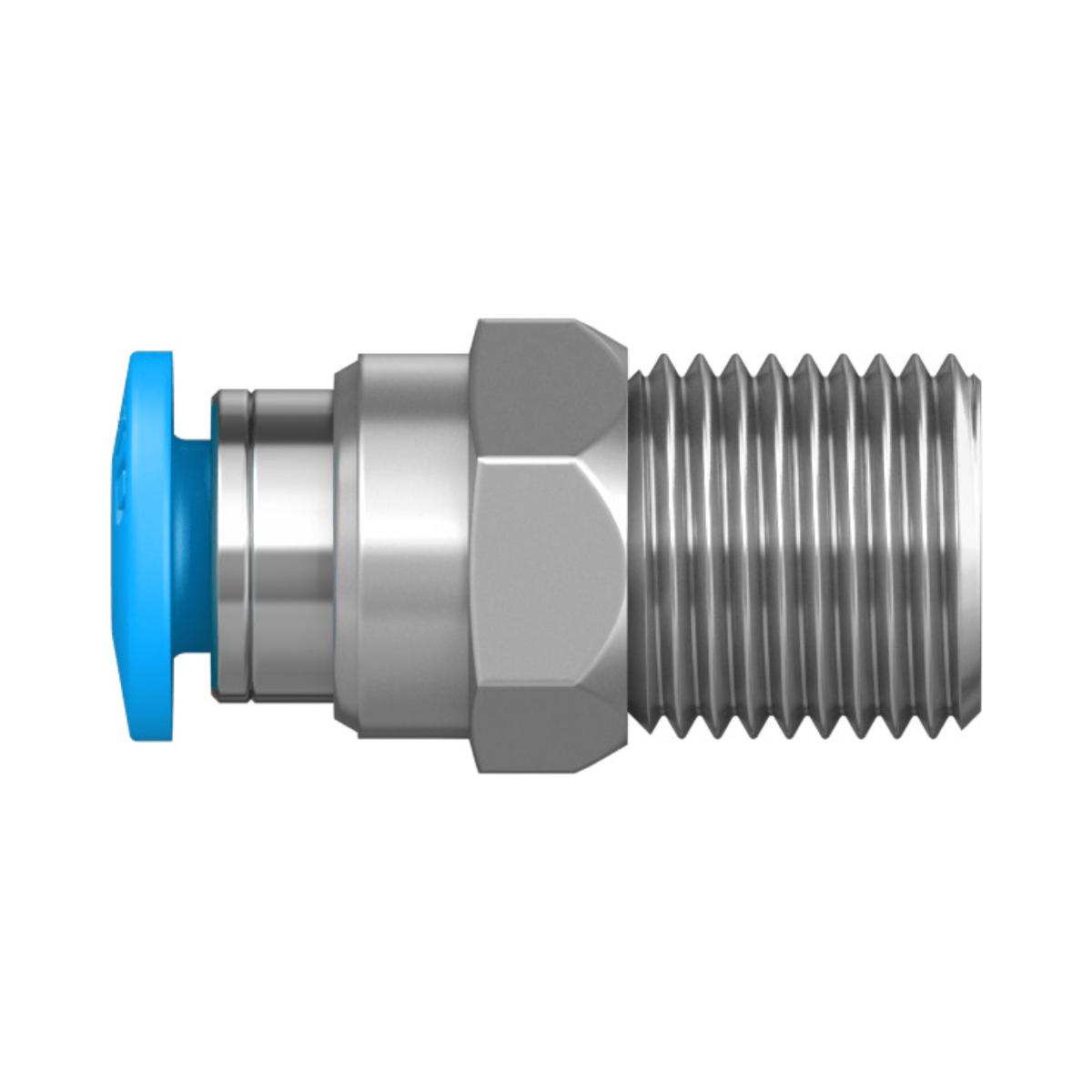

130674 - Conexão Engate Rápido Festo QS-1/8-4-100

Tamanho

Padrão

Diâmetro nominal

3 mm

Tipo de vedação no munhão aparafusado

Revestimento

Posição de instalação

Indiferente

Formato

Formato reto

Tamanho do recipiente

100

Estrutura

Princípio Push-Pull

Pressão operacional por toda a faixa de temperatura

-0.095 MPa     0.6 MPa

Pressão operacional por toda a faixa de temperatura

-0.95 bar ... 6 bar

Pressão operacional por toda a faixa de temperatura

-13.775 psi ... 87 psi

Pressão de operação dependente da temperatura

-0.095 MPa     1.4 MPa

Pressão de operação dependente da temperatura

-0.95 bar ... 14 bar

Pressão de operação dependente da temperatura

-13.775 psi ... 203 psi

Classificação marítima

ver certificado

Meio de operação

Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
Água conforme explicação de fabricante www.festo.com

Observação sobre o meio de operação/controle

Funcionamento com lubrificação possível

Classe de resistência à corrosão KBK

1 - baixa resistência à corrosão

Conformidade LABS

VDMA24364-B1/B2-L

Categoria para sala limpa

Classe 4, conforme ISO 14644-1

Temperatura ambiente

-10 oC ... 80 oC

Torque de aperto nominal

7 Nm

Tolerância a torque de aperto nominal

± 20 %

Peso do produto

7.4 g

Tipo de fixação

Sextavado externo SW10

Conexão pneumática 1

Rosca macho R1/8

Conexão pneumática 2

para tubo flexível com Ø externo de 4 mm

Cor anel de desengate

azul

Indicação sobre os materiais

Conformidade RoHS

Material corpo

Latão, niquelado

Material do anel de desengate

POM

Material de vedação do tubo flexível

NBR

Material braçadeira

Aço inoxidável de alta liga
